Slitsade rännor i rostfritt stål för lätt belastning – med invändig bredd 65 mm modell SPK
Utlopp på ena sidan, nedgående vid utloppet.
DAvvattningsgrop med vattenlås.
Mittenutlopp nedgående till utloppet.
Avvattningsgrop med vattenlås.
T-formade rännor
mittenutlopp – nedgående till avloppet.
Avvattningsgrop med vattenlås.
Utlopp nedgående från en vinkel vid utloppet.
Avvattningsgrop med vattenlås.
Två eller fler rännor
med vattenlås var och en från punkt
nedgående till rännan.
- Med en ränna med ett minimidjup på 65 mm och ett maximalt djup på 200 mm är det möjligt att bygga ett kontinuerligt avloppssystem med en maximal längd på 18000 mm, med konstant lutning på 0,6% mot avloppet.
- Rännorna kan tillverkas i önskade dimensioner, förutsatt att lutning, minimalt och maximalt djup uppfylls.
- Genom att minska rännans lutning är det möjligt att bygga en ränna upp till en maximal längd på 70 meter.
- Genom att använda flera avloppsbrunnar är det möjligt att konstruera en ränna av flera meter.
- En förstärkning har applicerats på rännans överyta med ett ömsesidigt avstånd på 500 mm.
- Spaltrännan är försedd på båda sidor med justerbara fötter och förankringsremsor med ett ömsesidigt avstånd på 500 mm. Detta gör att rännan kan fästas på en betongyta och justeras i höjd.
- Rännan med en plåttjocklek på 2,00 mm är försedd med en fläns på 5,00 mm. Den är försedd med packning och fästs med bult och mutter. Bulten och muttern är tillverkade av 18/8 Cr / Ni (AISI 304 kvalitet).
- På begäran kan detta avloppssystem tillverkas i rostfritt stål av AISI 316-kvalitet.
- En PVC- eller rostfri fyllnadsprofil kan användas för att förenkla montering och stärka bärförmågan hos den övre profilen.
Vill du ha mer information och rådgivning?
Telefonnummer: +31 (0) 299 671237
E-post: sales@fenicromdrainage.com
Slitsade rännor i rostfritt stål för tung belastning – med innerbredd 100 mm modell TMP
Spout on one side descending on spout. Drainage pit with odor trap.
Mittenränna som sluttar mot utloppet. Utloppsränna med vattenlås.
T-formade rännor Mittenränna – sluttande mot utloppet. Utloppsränna med vattenlås.
Utlopp sluttande från en vinkel vid utloppet. Utloppsränna med vattenlås.
Två eller fler rännor med vattenlås, var och en från punkt sluttar till utloppet.
STANDARDFUNKTIONER
- Med en kanal med ett minimidjup på 95 mm och ett maximalt djup på 200 mm är det möjligt att bygga ett kontinuerligt avloppssystem med en maximal längd på 18000 mm, med konstant lutning på 0,6% mot avloppet.
- Rännorna kan tillverkas i önskade dimensioner, förutsatt att lutning, minimalt och maximalt djup uppfylls.
- Genom att minska rännans lutning är det möjligt att bygga en ränna upp till en maximal längd på 70 meter.
- Genom att använda flera golvrännor är det möjligt att konstruera en ränna av flera meter.
- Spaltrännan är försedd på båda sidor med justerbara fötter och förankringsremsor med ett ömsesidigt avstånd på 500 mm. Detta gör att rännan kan fästas på en betongyta och justeras i höjd.
- Rännorna med en plåttjocklek på 2,00 mm är försedd med en fläns på 35,00 mm. Den är försedd med packning och fästs med bult och mutter. Bulten och muttern är tillverkade av 18/8 Cr / Ni (AISI 304 kvalitet).
ALTERNATIV
- På begäran kan detta avloppssystem tillverkas i rostfritt stål av AISI 316-kvalitet.
- En PVC- eller rostfri fyllnadsprofil kan användas för att förenkla monteringen och för att stärka bärförmågan hos den övre profilen.
Vill du ha mer information och rådgivning?
Telefonnummer: +31 (0) 299 671237
E-post: sales@fenicromdrainage.com
Isolerade slitsade rännor i rostfritt stål för lätt belastning – med inre bredd 65 mm modell ISPK
Lämplig för kemikaliebeständiga golv och betonggolv
Utlopp på ena sidan nedåt mot utloppet. Utloppsränngrop med vattenlås.
Mittenränna nedåt mot utloppet. Utloppsränngrop med vattenlås.
T-formade rännor Mittenutlopp – nedåt mot rännan. Utloppsränngrop med vattenlås.
Utlopp nedåt från en vinkel vid utloppet. Utloppsränngrop med vattenlås.
Två eller fler rännor med vattenlås, var och en från punkt ned till utloppet.
Stainless steel slot drains isolated light load
STANDARDFUNKTIONER
- Med en kanal med ett minimidjup på 75 mm och ett maximalt djup på 200 mm är det möjligt att bygga ett kontinuerligt avloppssystem med en maximal längd på 18000 mm, med konstant lutning på 0,6% mot avloppet.
- Rännorna kan tillverkas i önskade dimensioner, förutsatt att lutning, minimalt och maximalt djup uppfylls.
- Genom att minska rännans lutning är det möjligt att bygga en ränna upp till en maximal längd på 70 meter.
- Genom att använda flera golvrännor är det möjligt att konstruera en ränna av flera meter.
- Spaltrännan är försedd på båda sidor med justerbara fötter och förankringsremsor med ett ömsesidigt avstånd på 500 mm. Detta gör att rännan kan fästas på en betongyta och justeras i höjd.
- Rännorna med en plåttjocklek på 2,00 mm är försedd med en fläns på 35,00 mm. Den är försedd med packning och fästs med bult och mutter. Bulten och muttern är tillverkade av 18/8 Cr / Ni (AISI 304 kvalitet).
ALTERNATIV
- På begäran kan detta avloppssystem tillverkas i rostfritt stål av AISI 316-kvalitet.
- En PVC- eller rostfri fyllnadsprofil kan användas för att förenkla monteringen och för att stärka bärförmågan hos den övre profilen.

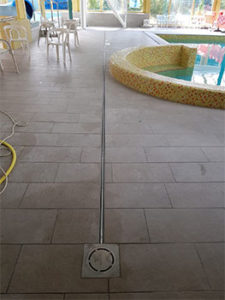

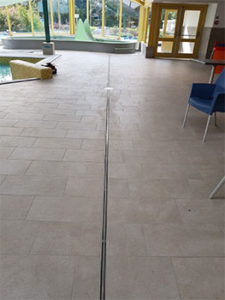

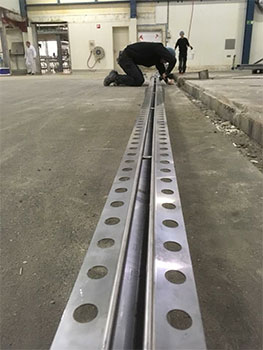

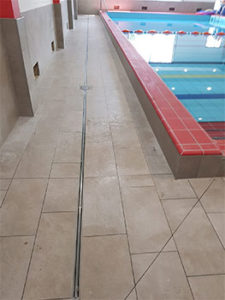

Projects
-
- KAG-KYG
-
- LAG-LYG
-
- OAG-OYG
-
- 3AG-3YG
Vill du ha mer information och rådgivning?
Telefonnummer: +31 (0) 299 671237
E-post: sales@fenicromdrainage.com
Isolerade slitsade rännor i rostfritt stål för tung belastning – med innerbredd 100 mm med dubbel fläns modell ITMP
Lämplig för kemikalieresistenta golv och betonggolv
Utlopp på ena sidan nedgående vid utloppet. Utloppsränngrop med vattenlås.
Mittutlopp nedgående till utloppet. Utloppsränngrop med vattenlås.
T-formade rännor Mittutlopp – nedgående till rännan. Utloppsränngrop med vattenlås.
Utlopp nedgående från en vinkel vid utloppet. Utloppsränngrop med vattenlås.
Två eller fler rännor med vattenlås, var och en från punkt ned till utloppet.
Slitsade rännor i rostfritt stål isolerad tung belastning
STANDARDFEATURES
- Med en kanal med ett minimidjup på 105 mm och ett maximidjup på 200 mm är det möjligt att bygga ett kontinuerligt avloppssystem för spillvatten med en maximal längd på 18000 mm, med en konstant lutning på 0,6 % mot utloppet.
- Rännorna kan tillverkas i önskade dimensioner, förutsatt att de uppfyller lutning, minimidjup och maximidjup.
- Genom att minska lutningen på kanalen är det möjligt att konstruera en ränna med en maximal längd på 70,00 meter.
- Genom att använda flera golvrännor är det möjligt att konstruera en ränna på flera meter.
- Slitskanalen är utrustad på båda sidor med justerbara fötter och fästremsor med ett ömsesidigt avstånd på 500 mm. Detta gör det möjligt att fästa rännan på en betongyta och justera höjden.
- Rännorna med en plåttjocklek på 2,00 mm är utrustade med en fläns på 35,00 mm. Denna är försedd med en packning och fästs med bult och mutter. Bult och mutter är tillverkade av 18/8 Cr / Ni (AISI 304 kvalitet).
ALTERNATIV
- På begäran kan detta avloppssystem tillverkas av rostfritt stål AISI 316-kvalitet.
- En PVC- eller rostfri fyllnadsprofil kan användas för att förenkla monteringen och stärka bärförmågan hos den övre profilen.
Fenicrom hygieniska avlopp använder rostfritt stål för att uppfylla de striktaste hygienkraven och förhindra bakteriekontaminering. Vi tillämpar hygieniska designprinciper som är reserverade för livsmedelsutrustning på designen av golvrännor i kommersiella kök och restauranger.
Projekt
-
- ITMP-3AG-3YG
-
- ITMP-KAG-KYG
-
- ITMP-OAG-OYG
